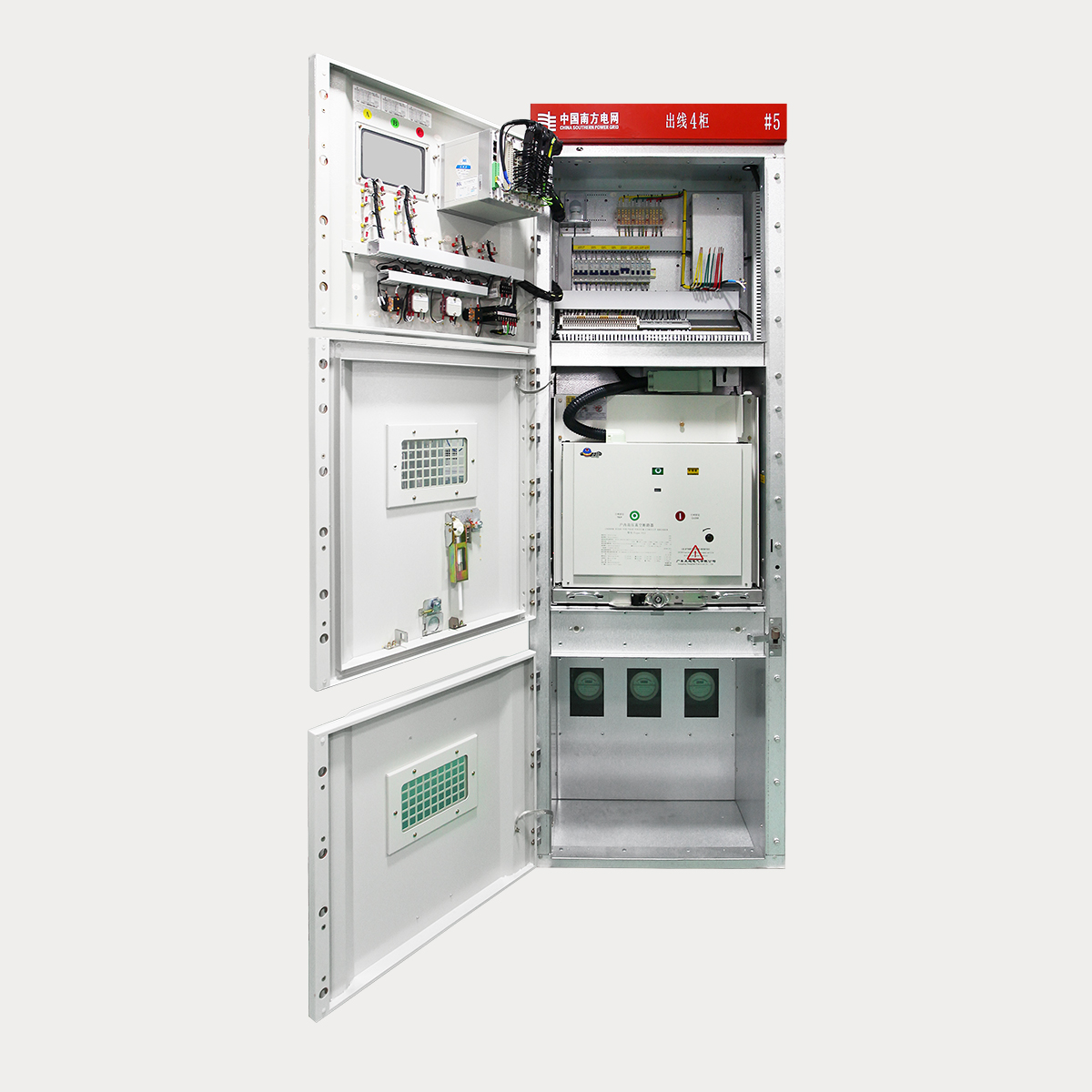

KYN27-12 智能化鎧裝移開式交流金屬封閉開關設備
產品型號：KYN27-12(Z)
KYN27-12(Z) 智能化金屬鎧裝中置移開式開關設備，系三相交流50Hz的高壓成套開關設備，作為10kV系統接收和分配電能及對電路實現控制、保護和監測之用，是廣東“正超”的特色產品，廣泛用于大中型發電廠、變電站、配電小區和高層建筑等電力用戶，曾榮獲"廣東省級重點新產品證書"。
新一代產品吸收國內外先進技術，符合用戶最新需求，柜內可配用VS1/VD4等真空斷路器。該產品已按新標準、最嚴酷要求通過了全套型式試驗，大電流柜通過了40kA/1s的內部故障電弧試驗，在柜體尺寸不變前提下通過1.1倍額定電流溫升試驗，實現了低溫升、高強度、耐燃弧、高海拔、智能化的重要技術創新。產品質量安全、穩定，深受廣大用戶的信賴和好評。
◇ 開關柜結構、性能及特點 ◇
KYN27-12(Z)型柜體為組裝式結構，斷路器室、母線室、電纜室、儀表室，各室間用接地的金屬鋼板隔開，能有效防止故障的擴大，運行安全可靠。
斷路器室、母線室、電纜室均設有獨立的泄壓通道，發生內部故障電弧時，燃弧氣體通過泄壓通道迅速釋放。
開關柜具有提示性的機械“五防”閉鎖及完善可靠、獨特的聯鎖裝置，亦可根據用戶的具體要求，實現機械和電氣雙重閉鎖及聯鎖功能。
智能型開關柜的斷路器手車可電動推進與抽出，接地刀可電動合、分。
斷路器一次靜觸頭活門，在手車推進與抽出過程中自動打開或關閉，檢修時活門可以鎖定；電纜室安裝和維護方便。
開關柜為前檢修式結構，靠墻安裝時調試在正面進行，檢修可從正面進入柜內。
開關柜前后設有防爆觀察窗，能方便地觀察到斷路器分、合閘機械指示和手車在柜內所處位置及高壓電纜的終端聯接情況。
柜內設有完善、可靠的接地系統和接地標志，一次元器件的金屬框架均通過專用的接地銅母排接地，確保運行及檢修時的安全 。
正常使用條件
海拔高度：不超過1000m，如有特殊要求，最高可達5000m；
環境溫度：上限＋40℃，下限－10℃ （允許在－30℃時儲運）；
相對濕度：日平均不大于95% ，月平均不大于90% ；
地震烈度：不超過8度；
安裝場所：沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動。
注：凡超出上述要求范圍的，應與制造廠協商確定。
1、 符合南方電網、國家電網“技術規范”的溫升（1.1倍Un）、內部故障電弧試驗（≥31.5kA/0.5s，最大至40kA/1s）和凝露污穢等要求，具備抗燃弧能力和低溫升效果，并經型式試驗和2016年南網抽檢驗證合格；
2、 配置電動底盤車及電動接地開關的智能型開關柜已通過電動操作機械壽命性能型式試驗，并已在廣東110kV廣州尖峰變、貴州110kV金陽將軍變、青坪變等項目安全可靠運行；
3、 通過海拔高度5000m的型式試驗，已在貴州、云南等高海拔地區廣泛使用，運行安全、穩定、可靠。
4、 20年來積累了豐富的研發、設計、制造經驗，KYN27-12產品不斷創新改進，已獲實用新型專利技術18項，是“廣東省高新技術產品”；
5、 2016年在南網供貨運行的10kV開關柜設備保有量高達16545臺，排名第一，占全網運行設備總數12.01%；運行故障率最低，僅為0.024次/百臺年；2017年在南網供貨運行的10kV開關柜設備保有量為21936臺，較2016年增長了5391臺。

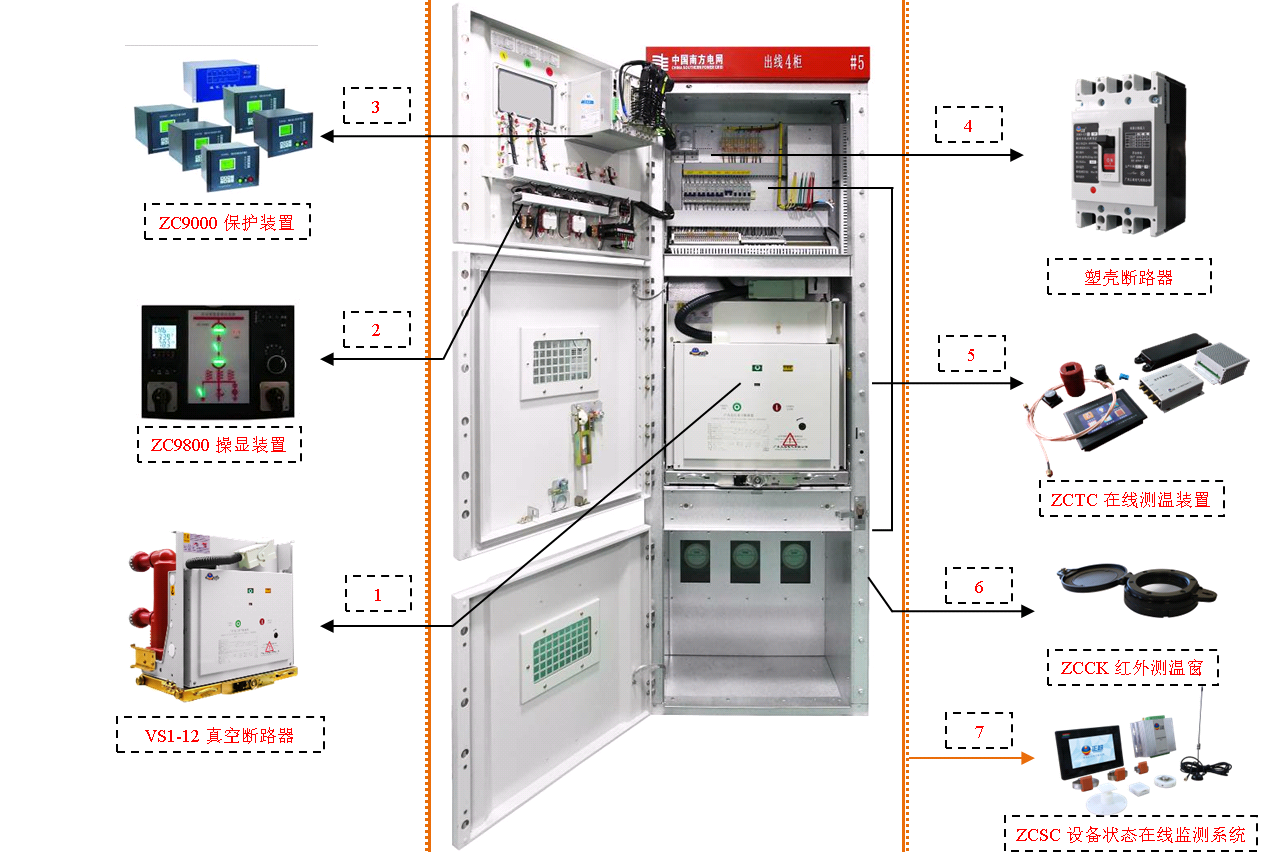

6、 可選配正超自主品牌主要一二次電氣元件和新技術新材料，實現智能功能升級：

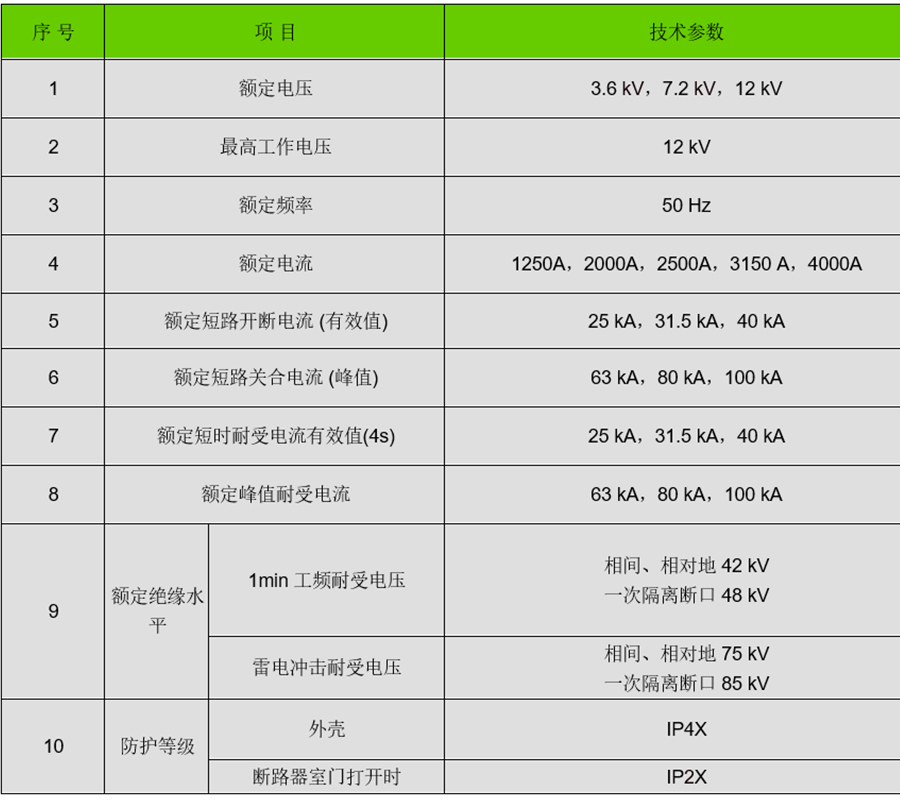

◇ ★ 主要技術參數 ★ ◇
